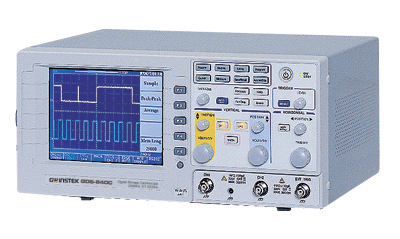

台湾固纬GDS-840C数字示波器的性能：
- 频宽:250MHz
- 显示系统:5.7§ LCD, Color
- GDS-840系列（DSO）为了符合主流数位储存示波器的潮流，拥有250MHz频宽和25GS/s高等效取样，并提供了彩色、单色LCD的选择。
- 物超所值的性能、特有创新的功能、友善的使用者介面，多样的输出介面，在在都使GDS-840系列于电路设计、产品测试、维修服务、教育训练方面，皆是不可或缺的利器。
- 本系列DSO将提供使用者最好波形量测及合理价格的最佳解决方案
台湾固纬GDS-840C数字示波器的技术参数：
|
显示系统 | |
| 显示器 | 彩色 (320 x 240), 5.7 LCD |
| 显示对比 | 可调整 |
| 波形显示范围 | 8 x 10 ( 12 ) 格 |
| 波形显示模式 | 点, 向量, 累积 |
|
垂直系统 | |
| 频宽 | 250MHz ( -3dB ) |
| 通道 | 2 |
| 垂直解析度 | 8-Bit |
| 垂直灵敏度 | 2mV/div ~ 5V/div |
| 垂直准确度误差 | ±3% |
| 上升时间 | ＜1.4ns |
| 垂直端输入耦合 | 1MΩ±2%, ~ 18pF |
| 垂直端输入阻抗 | AC , DC , Ground |
| 极性 | 标准&反向 |
| 讯号与接地间的最大输入电压 | 300V( DC+AC peak ) , CATII |
| 波形处理 | CH1+CH2 , CH1-CH2 , FFT |
| 偏移范围 | 2mV/div ~ 50mV/div：±0.5V 100mV/div ~ 500mV/div：±5V 1V/div ~ 5V/div：±50V |
| 频宽限制 | 20MHz (-3dB) |
|
水平系统 | |
| 水平扫描范围 | 1ns/div ~ 10s/div (1-2-5顺序) ; Roll : 250ms/div ~ 10s/div |
| 量测显示模式 | Main , Window , Window Zoom , Roll , X-Y |
| 水平准确度误差 | ±0.01% |
| 水平延迟范围 | 前置触发 : 最大20div ; 后置触发：1000div |
|
讯号获取系统 | |
| 即时取样率 | 每通道最快取样率100MS/s |
| 等效取样率 | 每通道最快等效取样率25GS/s |
| 纪录深度 | 125k/CH |
| 峰值侦测 | 10ns ( 500ns/div ~ 10s/div ) |
| 获取模式 | 取样、峰值侦测、平均 |
| 平均次数 | 可选择 2.4.8.16.32.64.128.256 次 |
|
触发系统 | |
| 触发类型 | CH1 , CH2 , Line , Ext |
| 触发模式 | Auto Level , Auto , Normal , Single , TV-Line , Time Delay , Event Delay , Edge , Pulse Width |
| 触发耦合 | AC , DC , HF , LF , Noise Reject |
| 触发灵敏度 | DC ~ 30MHz：Approx. 0.5div or 5mV 30MHz~150MHz：Approx. 1.5div or 15mV 15 0MHz~250MHz：Approx. 2.0div or 20mV |
|
X-Y 模式 | |
| X轴 / Y轴 输入 | 通道 1 / 通道 2 |
| 相位移 | 100kHz 时 ±3° |
|
游标以及量测系统 | |
| 自动电压量测 | Vpp , Vamp , Vavg , Vrms , Vhi , Vlo , Vmax , Vmin |
| 自动时间量测 | Freq , Period , Rise Time , Fall Time , Positive Width , Negative Width , Duty Cycle , Edge , Pulse Width |
| 游标量测 | 两游标间之电压差异 (ΔV)；两游标间之时间差异 (ΔT)；两游标间之频率差异(1/ΔT) |
|
频率计数器 | |
| 读值解析度 | 6位数 |
| 范围 | 交流耦合 , 自20Hz到最大频宽 ; 解析度10Hz |
| 讯号种类 | 适用于所有可正常触发之讯号 (脉波宽度触发以及视频触发除外) |
|
调整测试棒用信号 | |
| 频率范围 | 1 kHz |
| 周期比范围 | 50% |
|
外部触发 | |
| 外部触发电压范围 | ±15V |
| 外部触发灵敏度 | DC ~ 30MHz：~50mV 30MHz ~ 150MHz：~100mV 150MHz ~ 250MHz：~150mV |
| 外部触发端输入阻抗 | 1MΩ±2%, ~ 18pF |
| 外部触发端最大输入范围 | 300V( DC+ AC peak) , CATII |
|
控制面板功能 | |
| 自动设定 | " Autoset " 可自动调整垂直系统 , 水平系统以及触发位准 |
| 储存/呼叫 | 提供15组量测条件之储存/呼叫功能 |
| 波形储存/呼叫 | 提供2组波形之储存/呼叫功能 |
|
介面 | |
| 标准介面 | RS-232C, USB, Printer Port, Go/NoGo Output |
| 选购介面 Opt. 01 | GPIB |
| 电源电压 | 交流 100V~240V, 47~63Hz |
|
配件 | |
| 使用手册 x1，电源线 x1，测试棒 x 2 | |
| 尺寸以及重量 | 310W x 142H x 245D (mm),约 4.1kg |
选购配件
| 型号 | 名称 | 说明 |
| GSC-005 | Soft Carrying Case | GDS-800 Series |
| GTC-002 | Instrument Cart | Shelf Loading 30kg, 120V Input Socket, 330(W) x 430(D)mm / GDS,GOS,GRS Series |
| GTC-001 | Instrument Cart | Shelf Loading 30kg, 120V Input Socket, 450(W) x 430(D)mm / GDS,GOS,GRS Series |
| GRA-405 | Rack Adapter Panel | Rack Mounting 19〃, 4u / GDS-806/810/820/840 Series |
| GTL-232 | RS-232C Cable | For:GDS-806S/806C/810S/810C/820S/820C/840S/840C, GRS-6032A/6052A, SFG-830,LCR-816/817/819/821, PSM-2010/3004/6003 |
