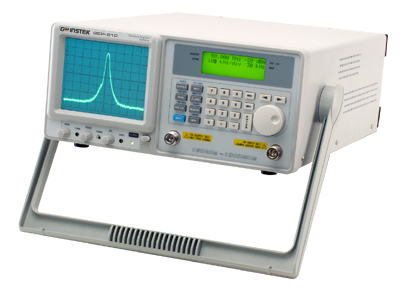

台湾固纬GSP-810谱分析仪的特点
． 频率范围 : 150kHz ~ 1GHz台湾固纬GSP-810谱分析仪的
． 全数位锁相回路技术设计
． 高频率稳定度 : +10ppm
． 高频距 (Span) 解析度提供观察信号更详细之能力 :0, 2kHz ~ 100MHz/DIV
． 解析频宽 (RBW) : 3k, 30k, 220k, 4MHz
． 高输入保护位准 : +30dBm, +25VDC
． 参考准位 : -30dBm ~ +20dBm
． 高性能之杂讯准位 : -95dBm @30kHz, -100dBm typical ; over -150dBm/Hz typical @220kHz and 4MHz RBW
． 突波 (Spurious) 杂讯 : < -60dB
． 三阶交互调变杂讯 (3rd) : < -70dBc
． 两组 Markers 提供绝对值与相对值量测
． 其他功能 : Max. Hold, Average (2 ~ 32 traces), Freeze, Peak Search, Marker to Center Function
． 9 组参数设定记忆组
． RS-232C 及显示软体可连接至 PC 撷取信号波形
． 选购配备 : Power Meter, Tracking Generator, Remote Control Software
|
频率 | |
| 频率范围 | 150kHz ~ 1GHz |
| 频率解析度 | 1kHz C.F. entry, 40Hz Sweep resolution at 2kHz/DIV |
| 频率显示 | 6 1/2 digit setting |
| 频率控制 | Digital phase locked |
| 频率稳定度 | +2ppm/year aging, +10ppm, 0 to 50°C |
| 频率频距 (Spans) | Zero, 2kHz to 100MHz/div, in a 1-2-5 sequence |
| 频宽 | |
| 解析频宽 | 3kHz, 30kHz, 220kHz, 4MHz |
| 解析频宽准确度 | 15% |
| 视频频宽 | 1.6kHz/90kHz coupled with RBW |
| 振幅 | |
| 参考准位范围 | -30dBm 到+20dBm |
| 参考准位准确度 | +1dB at 80MHz |
| 输入准位范围 | -100dBm 到 +20dBm |
| 杂讯准位 | -95dBm@30kHz RBW, -100dBm typical/-75dBm:150kHz ~ 10MHz |
| 振幅显示范围 | 75dB |
| 振幅准确度 | + 1.5dB typical@0dBm, 80MHz |
| 振幅准位线性 | + 1.5dB over 70dB |
| 参考准位频率平坦度 | +1.5dB over 100MHz, +2.5dB typical over entire band/+3dB:150kHz ~10MHz |
| 谐波突波响应 | <-40dBc, RF input < selected reference |
| 非谐波突波响应 | <-60dBc typical down from reference level, average, 5MHz/div |
| 三阶交互调变杂讯 (3rd) | <-70dBc, @-40dBm input, 2 tones, 2MHz part/<-45dBc:150kHz ~10MHz |
| 相位杂讯 | -77dBc/Hz at 1GHz, 30kHz offset |
| 输入 | |
| 输入过载保护 | +30dBm continuous, +25VDC |
| 阻抗 | 50 ohm nominal |
| 回复损失 | <16 dB (VSWR < 1.35) |
| 输入衰减 | 50dB to 0dB in 10 dB steps coupled to reference level |
| 连接头 | Type N female |
|
游标 | |
| 游标数 | 2 |
| 游标解析度 | 0.1dB, 1kHz |
| 游标模式 | 绝对值, 相对值, PK->Marker, Marker->Center |
| 游标准确度 | 0.1dB+振幅准确度 |
| 其他功能 | |
| 记忆 | 9 组参数设定记忆组 |
| Trace | Max. Hold, Average (2 ~ 32 traces), Freeze(Hold) |
| 设定 | Access parameters |
| FM/AM DEMODULATOR | |
| WB FM | 120kHz deviation |
| MB FM | 75kHz deviation |
| NB FM | 30kHz deviation |
| AM Outputs | Internal speaker, 3.5mm stereo jack, wired for mono operation |
| 显示软体及 RS-232C | |
|
|
可连接 PC 以撷取 GSP-810 之波形, |
|
一般特性 | |
| 使用电源 | 交流 100/120/220/230V +10%, 50/60Hz |
| 附件 | 操作手册 x 1, 电源线 x1 |
| 尺寸及重量 | 310(宽) x 150(高) x 455(长)mm, 约 8.5 公斤 |
选购配件
| 型号 | 名称 | 说明 |
| GTL-304 | RF Cable Assembly | RG223, N(P) ~ N(J)<BR>For:GSP-810/827 |
| GTL-303 | RF Cable Assembly | SMA(P), RD316, 600mm / GSP-810/827 |
| GTL-302 | RF Cable Assembly | RG223, N(J), 300mm / GSP-810/827 |
| GTL-301 | RF Cable | N(P) Type / GSP-810/827 |
| GAK-002 | Cap with Chain | N(P) / GSP-810/827 |
| GAK-001 | Termination 50W | N(P) / GSP-810/827 |
| ATN-100 | 10dB Attenuaror | N(J)~N(P) / GSP-810/827 |
| ATA-001 | BNC Antenna | GSP-810/827 |
| ADP-101 | Adaptor | BNC(J/F)~N(P/M) For : GSP-810/827 |
| ADP-002 | Adaptor | SMA(J/F)~N(P/M) / GSP-810/827 |
| ADP-001 | Adaptor | BNC(J/F)~N(P/F) / GSP-810/827 |
