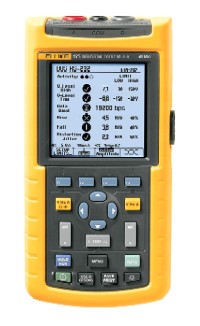

Fluke 125 工业网络测试仪的性能：

Fluke 125 工业网络测试仪进行电阻和电容测量：诊断网络故障首先要检查连通性，测量电缆阻抗，确保不存在开路或短路。电缆阻抗与网络类型有关，例如，Foundation 现场总线采用 120 Ω 的电缆，在电缆的每端都采用 120 Ω 端接。还要检查电容，确保其符合技术指标。好的电缆是获得合适电气信号性能的关键因素。

Fluke 125 工业网络测试仪检查网络信号电气性能：检查电气信号的性能需要测量网络信号的关键参数。125 提供了一种总线健康测试模式，该模式设计用于触发和捕获网络信号波形。在选择了总线类型后，ScopeMeter 示波器的总线健康模式就会通过算法测量关键的信号参数，如偏置电压、信号低、高和峰峰电平。总线健康模式还测量失真或信号抖动，确定总体信号质量。

Fluke 125 工业网络测试仪验证信号是否满足技术指标：将信号参数测量值与技术指标进行比较，利用标准规定的低或上限来判断这些关键参数是否在技术指标范围之内。利用图标来清洗标记超出指标的参数。波动或错误的偏置电压是接地或端接问题的迹象，而信号电平测量值太低则能说明电缆太长、装置太多或者网络端接不正确造成了太大的衰减。像过冲这样的信号失真则通常是由于电缆阻抗或连接故障引起的。 利用“眼图”模式，则能够方便地检查信号失真。信号图中心的“眼镜”越清晰，则说明信号失真和干扰越小。相位噪声和抖动通常是由于装置的接受发射电路引起的。通过检查眼图，可检测到来自于高能量源的外部电干扰，例如照明系统和重型机械。像噪声、静电放电和瞬变这样的电干扰会引起网络装置复位，通过监测网络段即可捕获这些事件，从而帮助隔离故障源。 消除电缆和信号质量问题是隔离网络性能故障的两个关键步骤。Fluke 125 ScopeMeter 示波器提供了验证网络数字信号完整性的功能和算法。

Fluke 125 工业网络测试仪支持的工业网络包括:

AS-I 总线  EN-50295
CAN 总线   ISO-11898
Interbus S  EIA-485 (RS-485)
ControlNet  61158 type 2
MODbus   EIA-232 和 EIA-485
Foundation 现场总线  H1, H2 = 61158, type 1 (31.25 kb)
Profibus  DP – EIA-485  PA – 61158 type 1
以太网（同轴 / UTP）10Base2 / 10BaseT
RS-232  EIA-232
RS-485  EIA-485
