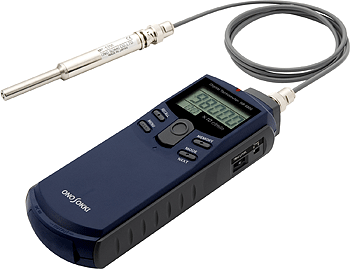

小野测器 HR-6800高速数字式手握转速表这是一种非接触式﹑小型﹑手握式数字转速表，小野测器 HR-6800高速数字式手握转速表最高能测到999,990r/min的转速。齿科机械的旋转体或纤维工业机械的高速主轴等高速旋转体，以及机床的高速马达的自身之转速等，只要把小野测器 HR-6800高速数字式手握转速表电磁式传感器靠近其旋转轴，就可以从钻头等上齿的凹凸形状，在一般的旋转机械上磁化，非接触地方便地直读显示转速r/min。这种转速表的量程很大，从100r/min到999,990r/min。小野测器 HR-6800高速数字式手握转速表标准配备有模拟量输出和脉冲输出，模拟输出可用数据记录仪等记录，而监视器输出可用于传感器波形确认或FFT分析仪解析输入信号用。脉冲输出可用于FFT分析仪的跟踪解析用信号。另外，小野测器 HR-6800高速数字式手握转速表内有可存储20个测量结果的存储器，便于测量后的确认及记录。

小野测器 HR-6800高速数字式手握转速表特点

• 用专用的高速电磁式转速传感器与高灵敏度放大器，实现非接触式高转速的测量。
• 量程大：低转速（100r/min） ～ 高转速（999,990r/min）
• 表体小型、轻量，采用大型液晶屏显示，清晰易读
• 标准配备模拟信号输出（与监视器信号输出可切换使用）及脉冲输出
• 具有最大值・最小值保持功能，还有存储器，可存储最多20个测量结果，便于测量后对测量结果的确认

小野测器 HR-6800高速数字式手握转速表概要规格

测量对象	齿科机械的旋转主轴、纺织机械的旋转主轴、高速机床的旋转体（立铣刀、钻头）等
对应传感器	MP-5350 电磁式转速传感器（高速用）（选购件）
运算方式	周期运算方式
显示部	液晶显示、5位、带背光
测量时间	50 ms ＋ 输入信号10个周期时间以内
显示更新时间	1 s／0.5 s 可切换
测量单位	×10 r/min
量程	100 ～ 999,990 r/min（量程可切换）
测量精度	显示值×（±0.02%）±1计数位 *对显示值的测量精度
存储功能	20个测量结果可存储在不挥发性存储器内（电源OFF，也可保持记录不消失）
峰值保持功能	最大值（MAX）、最小值（MIN）
溢出显示	当测量值超过显示范围时，溢出（ERROR标记）显示
转速上限警报功能	当转速超过预先设定的上限值时，上限警报（↑标记）显示
触发功能	用本体右侧面的旋转电位器调整
模拟输出	相对于转速显示值的输出 输出电压：0 ～ 1 V / 0 ～ 满刻度（满刻度可任意设定） 变换方式：10位数/模（10 bit D/A）变换 线性：±1％ / 满刻度 输出更新时间：50 ms＋1个周期时间之内 温度稳定度：±0.05 ％ / 满刻度 / ℃（满量程及零） 设定误差：±0.5 ％ / 满刻度 负荷电阻：100 kΩ以上
监视器输出	传感器信号的监视器用模拟输出（与上述转速模拟输出可切换）
脉冲输出	对每个信号检测为1个脉冲输出 输出电压：Hi +4.5V 以上、Lo +0.5V 以下 输出逻辑：正逻辑 负荷电阻：100 kΩ 以上
使用温度范围	0 ～＋40℃
保存温度范围	－10℃ ～＋50℃
使用湿度范围	35 ～ 85% RH（不结露）
保存湿度范围	35 ～ 85% RH（不结露）
电 源	7号电池（1.5V）×4个或专用AC适配器PB-7080（选购件）
电池寿命	连续使用时间：10小时以上（当背光OFF时）
电池警告显示	电池电压为4.4 V以下时，显示警告标记（LOW标记）
外形尺寸	66（W）×189.5（L）×47.5（D）mm
重 量	约 250 克（包括电池）
附 件	7号电池（1.5V）× 4 携带盒 MI-0301三脚架安装用适配器
选 购 件	・MP-5350高速专用传感器 ・AX-501 BNC接头用输出电缆 (2m、模拟脉冲兼用) ・HT-0522 磁性表架 (与HT-0521A测量夹具配套使用) ・HT-0521A 测量夹具 (与HT-0522磁性表架配套使用) ・PB-7080 AC适配器

MP-5350电磁式转速传感器（高速专用）

检测方式	电磁感应方式
连接电缆	附属1 m（两端带BNC插头）
使用温度范围	0 ～＋40℃
保存温度范围	－10℃ ～＋50℃
外形尺寸	107×Φ14ｍｍ
重量	约 50 克（仅检测部）
